A Dashboard, másképp mondva műszerfal segítségével olyan grafikonos lekérdezéscsomagot állíthatunk össze, aminek a segítségével egyszerűen, ránézésre tájékozódhatunk a rendszerbe felvitt adatok alapján az elemezni kívánt folyamatok állásáról, pillanatnyi állapotáról.
A Rendszer / Kimutatás / Analízis menü Dashboard funkciójával lehet új Dashboard-ot létrehozni, illetve a listás áttekintőben láthatóak a létrehozott Dashboard-ok. A dashboardok külön menüpontban megjelennek a Dashboard modulban.
- Műszerfalak beviteli funkciója -
Műveletek a listás áttekintőben |
|
|
|---|---|---|
"Új" művelettel létrehozhatunk egy számunkra megfelelő műszerfalat. Ennek első lépéseként választani kell egy adatforrás típust, ami három forrásból származhat. A "Microsoft Excel-munkafüzet / CSV fájl", "Adat kivonat", vagy "XAF ObjectDataSource" lehet a forrás. "XAF ObjectDataSource" forrás esetén a deep adatbázis aktuális cégének az objektum modelljéből lesznek származtathatók az adatok, azaz leginkább ezt használjuk. "Microsoft Excel-munkafüzet / CSV fájl" választva egy excel táblázatra is ráültethetjük a dashboard adatait. "Adat kivonat" esetében *.dat, adatkivonat fájlból is dolgozhatunk, amely az objektumforrást nem teljes egészében tartalmazza, hanem csak az abból az elemzéshez szükséges mezőket. Adatforrás típus választó ablak:
- Adatforrás típus választás -
Majd adatforrás választó ablak:
- Adatforrás választás -
Második lépésként meg kell szerkeszteni a kívánt műszerfal szerkezetét a Dashboard Designer-ben.
- Felület összeállítása -
A "Szerkesztés" művelettel átnevezhetjük a műszerfalat, vagy meghatározhatjuk, hogy mely Menü csoport, Szerepkör szerinti felhasználók számára jelenjen meg.
- Dashboard menü csoporthoz, szerepkörhöz rendelése -
A "Dashboard szerkesztő" művelettel már meglévő Dashboardon állva tudjuk módosítani a működést a megjelenő Dashboard Designer segítségével.
- Dashboard Designer -
A szerkesztő felület a menüsor alatt alapvetően 3 területből áll. Bal oldalon található az adatforrás és annak a mezői. Jobb oldalon találhatóak a Dashboard elemek, diagramok. A kettő között pedig a "Rendszerleíró elemek", amelyekkel a jobboldalon kiválasztott Dashboard elem működését tudjuk meghatározni az adatforrásból beemelt mezőkkel. Nem teljes képernyős üzemmódban megjelennek a szerkesztőfelület lapfülei, amik az alábbiak:
A Dashboard szerkesztő Kezdőlap felületen az alábbi művelet csoportokat találjuk:
Művelet csoportok |
|
|
|---|---|---|
|
Csoportonként az egyes műveletek:
Műveletek |
|
|
|---|---|---|
A "Megnyitás" művelettel *.xml kiterjesztésű Dashboard fájlok nyithatók meg szerkesztésre.
- Dashboard fájlok megnyitása -
A "Mentés" művelettel elmenthetjük a műszerfalat a deep-be.
A "Mentés másképp" művelettel elmenthetjük a műszerfalat a *.xml dashboard fájlba.
Műveletek |
|
|
|---|---|---|
|
A "Visszavonás" művelettel visszavonhatjuk valamely előző módosításunkat.
A "Mégis" művelettel a visszavont műveletünket mégis végrehajthatjuk.
Műveletek |
|
|
|---|---|---|
|
|
Segítségükkel hozzuk létre az előre definiált kinézetű diagramokat. Az elemek beszúrásakor létrejön egy új csempe, amibe bekerül a kiválasztott diagram. A csempék fejlécének megfogásával azokat egymáshoz képest átpozícionálhatjuk, amelyben segít a szürke sáv, ami jelzi, hogy hová kerülne a mozgatott csempe. Csoportokat is képezhetünk a csempékből. A csempén nyomott jobbegérgomb segítségével szabályozhatjuk, hogy a csempe neve megjelenjen-e a "Felirat megjelenítése" menüpont segítségével. Ugyanígy módosíthatjuk a csempe nevét a "Nevek szerkesztése" menüpontban.
Táblázatos összesítésre szolgáló elem, amelyen automatikusan megjelennek a sor és oszlop összesenek is.
Rendszerleíró elemei:
| Értékek - Érték: | Az adatforrásból az "Érték" sávra húzott tipikusan szám jellegű mezők jelennek meg a táblázatban. Például Nettó összeg (KD). Az "Érték" sávra húzott adatmezőn jobbegeret nyomva, vagy a mező jobb oldalán megjelenő legördítő nyilat megnyomva módosíthatjuk a táblázatban megjelenő értéket a megjelenő almenü segítségével. |
- Értek módosító almenü -
| Darabszám: | A táblázatban kiírja az érték elemek mennyiségét. Például 20 elem van a találatban. |
| Darabszám (különböző:) | A táblázatban kiírja az érték elemek egymástól különböző mennyiségét. Például a 20 ból 4 elem van a találatban, mert 5 féle értéket tartalmaz a mező. |
| Összeg: | A táblázatban kiírja az érték elemek összegét. |
| Minimum: | A táblázatban kiírja az érték elemek legalacsonyabb értékét. |
| Maximum: | A táblázatban kiírja az érték elemek legmagasabb értékét. |
| Átlag: | A táblázatban kiírja az érték elemek átlag értékét. |
| Több (Var): | Egyéb statisztikai értékek írathatók ki a további almenük segítségével. ( Szórás, SZÓRÁSP, Var, VarP, Medián, Mód ) |
- Több (Var) -
| Számítás: |
- Számítás almenük -
| Formátum: | A dashboardon megjelenő mezőformátum módosítására szolgál. |
- Formátum módosítása -
| Értékek megjelenítése: | I/N, alapértelmezetten Igaz. Hamisra állításával az oszlopok eltűnnek és csak az összesen oszlop jelenik meg. |
| Összegek megjelenítése: | I/N, alapértelmezetten Igaz. |
| Végösszegek megjelenítése: | I/N, alapértelmezetten Igaz. Hamisra állításával a Végösszeg oszlop és sor eltűnik a táblázatból. |
| Formázási szabály hozzáadása: | Almenüi segítségével további formázásokat hajthatunk végre. |
| Szabályok szerkesztése: |
| Szabályok törlése: |
| Átnevezés: | Objektum adatforrásból az "Érték" sávra helyezett mező átnevezése. Például, ha nem beszédes az adatforrás neve, akkor saját ízlés szerint átnevezhetjük a jobb érthetőség miatt. |
- Átnevezés -
| Oszlopok - Oszlop: | Az adatforrásból az "Oszlopok" sávra húzott mezők tartalma fog oszlopfejlécként megjelenni. Például Fizetési mód.Nyomtatott megnevezés. |
| Sorok - Sor: | Az adatforrásból a "Sor" sávra húzott mezők tartalma fog sorként megjelenni. Például Partner.Megnevezés és a választott mező szerinti lesz az adatok sorrendje. |
Rejtett adatok
Méretek - Dimenzió
Intézkedések - Intézkedés
Segítségével sorosan kitehetünk oszlopokat összegző sorok és oszlopok nélkül.
Segítségével oszlop diagramon tudunk értékeket ábrázolni.
Segítségéve pont és buborék diagramos elemzést készíthetünk.
Segítségével kördiagramon tudjuk adatainkat ábrázolni.
Segítségével mérőműszereket jeleníthetünk meg, amelyeken szemléletesen érzékeltethető a vizsgált vállalati teljesítmény pillanatnyi állása.
Segítségével olyan kártyákat definiálhatunk, amelyeken megjelennek a vizsgált értékek összesenjei.
Segítségével a diagramterület színes négyzetekre bomlik és vizuálisan érzékelteti az arányokat. Például Devizanem.Megnevezés "Argumentum"-mal elemezve az Összeg (KD) "Érték"-et.
Segítségével nagyítható világtérképen ábrázolhatunk adatokat.
Segítségével nagyítható világtérképen ábrázolhatunk adatokat Szélességi és Hosszúsági koordináták alapján. Geo pont térkép / Buborék térkép / Kördiagram típusú geo térkép használható. Segítségükkel földrajzi eloszlásban láthatjuk például a számlaforgalmunkat. Közös jellemzőjük, hogy a Szélesség és a Hosszúság adatokat hordozó adatmezők alapján történik meg a hely beazonosítása. Ezt például úgy használhatjuk, hogy a vevők extra adatai közé szám extra adatként megadjuk a számlázási cím szélességi és hosszúsági koordinátáit. Geo pont térkép esetén kis letűzött kártyákon láthatjuk például a számlaforgalmat. Buborék esetében a buborék mérete és színvilága jelzi a forgalom mértékét. Kördiagram esetben pedig argumentum segítségével kördiagramban láthatunk forgalmi arányokat.
- Geo térképek -
Segítségével új csempe jön létre, amelybe szűrési feltételeket tudunk megfogalmazni "Érték" és "Argumentum" mezők segítségével. A dashboardot használó számára ez majd azt jelenti, hogy ebben csempében egy diagram szerű felületen két csúszka segítségével fog tudni -tól/-ig szűrést megadni, ami a dashboard összes elemére hatni fog.
- Csúszkás tartomány szűrők -
Combo box / Lista / Fa nézet / Dátum szűrő típusú szűrő elemeket definiálhatunk. Combo box esetében például beállíthatunk egy partner megnevezés szűrést. Lista esetben például beállíthatunk egy devizanemeket mutató jelölőnégyzetes szűrést. Dátum szűrő esetében naptár segítségével megadott dátum tartományra lehet szűrést alkalmazni, például a kiállítás dátumára. Fa nézet esetében több objektum adatforrás mezőt is beemelhetünk a "Dimenzió" sávra, így a szűrőnk is eszerint fogja a jelölőnégyzeteket megjeleníteni.
- Szűrőelemek használata -
Kép / Kitöltött kép szúrható be.
Segítségével szöveget adhatunk meg a megjelenő csempén.
Segítségével olyan csempe helyezhető el, amelybe további csempéket tehetünk, azaz csoportokat képezhetünk a csempéinkből.
Segítségével lapfüleket hozhatunk létre, amelyekre csempéket helyezhetünk. Ezeken a használat során akkor jelennek meg a diagramok, amikor a felhasználó ránavigál.
Az "Ismétlődő" művelettel a diagram terület lemásolható.
- Másolás -
Az "Törlés" művelettel a kijelölt diagram terület törölhető.
Az "Adat elemek eltávolítása" művelettel a kijelölt diagram területről az oda behelyezett diagram adatok törölhetők.
- Adat elemek eltávolítása -
A "Felcserélés" művelettel a kijelölt diagram paraméterei és adatsorai cserélhetők fel. Például így az eddigi pénzeszközönkénti diagram rögzítőnkénti százalékos bontásából rögzítőnkénti diagram lesz pénzeszközönkénti bontásban.
- Felcserélés -
Cím művelettel megadhatjuk a műszerfalunk címét. Kitehetünk egy kis képet, ami a műszerfal címe előtt jelenik meg. Mindkét mezőt pozícionálhatjuk, hogy a bal oldalon, vagy középen jelenjenek-e meg, valamint szabályozhatjuk a láthatóságukat.
- Dashboard megnevezése -
Pénznem művelettel megadhatjuk a műszerfalunk devizanemét.
- Pénznem kiválasztása -

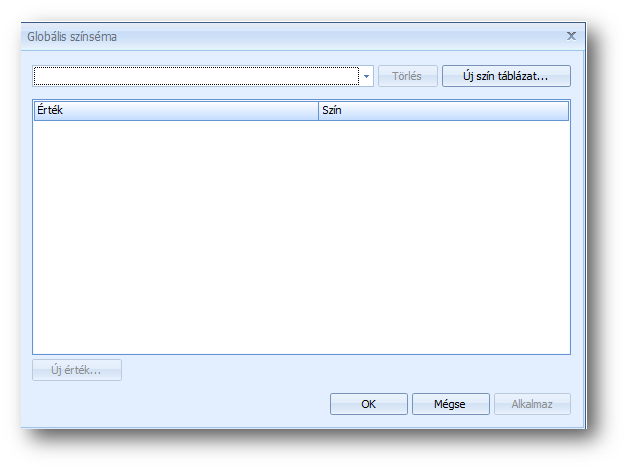

Színek szerkesztése művelettel megadhatjuk a műszerfalunk szineit.
- Színek szerkesztése -
Paraméterek művelettel különböző típusú paramétereket definiálhatunk, amiket a későbbiekben felhasználhatunk a műszerfalon. Például számított mező adatforráshoz való hozzáadásával használhatjuk a paramétert a számított mezőben, így a felhasználó a paraméterérték módosításával újrakalkuláltathatja a diagramot.
- Paraméterek felvétele -
A paramétereket, az aktuális értéküket megnézhetjük, illetve megváltoztathatjuk:
- Paraméterek megnézése -
Az "Automatikus frissítések" művelettel ki/be kapcsolhatjuk a dashboard automatikus frissítési engedélyét.
A "Frissítés" művelet a dashboard frissítését jelenti az utolsó módosítás szerint.
Az "Új adatforrás" művelettel a dashboard felvételekor megadottól eltérő adatforrást is kapcsolhatunk a dashboad-hoz, ami a diagramok számításának alapjául tud majd szolgálni.
A "Szerkesztés" művelettel az aktuális adatforrást tudjuk megváltoztatni. Például abban az esetben, ha nem a Kereskedelem vevői számla, hanem a Kereskedelem vevői számla sor adatforrást szeretnénk használni.
Az "Átnevezés" művelettel az adatforrás nevét tudjuk megváltoztatni a könnyebb értelmezhetőség miatt. Például: "Objektum adatforrás 1" -> "Vevői számla fej".
A "Törlés" művelettel az aktuális adatforrást tudjuk eltávolítani a dashboard-ból.
A "Számított mező hozzáadása" művelettel Kifejezés mezőt adhatunk az aktuális adatforráshoz.
- Kifejezés szerkesztő -
A "Szűrő" művelettel általánosan szűrhetjük az adatforrásban lévő adatainkat.
A "Törlés" művelettel megszüntethetjük, azaz törölhetjük a felvett szűrést.
A program színvilágát meghatározó beállító műveleteket tartalmazza.
Csoport eszközök-ön is megjelenik az ott értelmezett funkcionalitással.
Elemenkénti ADAT műveletek |
|
|
|---|---|---|
|
||
|
||
|
A "Szűrő szerkesztése" művelet hatására a megjelenő "Szűrő szerkesztő" ablakban leszűkíthetjük, hogy mely feltételek teljesülése esetén számolódjanak be az értékek a diagramba.
A "Törlés" művelet segítségével törölhető a korábban felvett szűrés.
Az "Egy mester szűrő" művelettel ki/be kapcsolható, hogy a amikor kiválasztunk egy elemet a dashboardon, akkor a többi dahboard elem csak ennek a kiválasztottnak megfelelő elemeket jelenítse meg.
A "Több mester szűrő" művelettel ki/be kapcsolható, hogy a amikor több elemet választunk ki a dashboardon, akkor a többi dahboard elem csak ezeknek a kiválasztottaknak megfelelő elemeket jelenítse meg.
A "Lefúrás" művelet bekapcsolásával elérhetjük, hogy az adatsorra kattintva a kiválasztott sor elemeit is meg tudja nézni a felhasználó. Például pénzeszközönként (Pénzeszköz.Megnevezés), majd egy pénzeszközre kattintva lefúrva partnerenként (Partner megnevezés) láthatjuk az összegeket (Összeg (KD)).
- Lefúrás -
- Lefúrás elemi adatai -
Lásd: Szűrés terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás beállítások terület.
Lásd: Szűrés terület, Interaktivitás beállítások terület, kivétel a Dátum szűrőnél, mert ott csak Interaktivitás beállítások terület van.
Csoport eszközök-ön is megjelenik az ott értelmezett funkcionalitással.
Elemenkénti TERVEZÉS műveletek |
|
|
|---|---|---|
|
A "Felirat megjelenítése" művelettel a csempe nevét tartalmazó felső sort tudjuk a névvel együtt eltüntetni / megjeleníteni.
A "Nevek szerkesztése" művelet segítségével a csempe neve és a rajta szereplő értékek neve módosítható.
- Névek szerkesztése -
Az "Automatikus elrendezés" művelettel a csempék egymáshoz viszonyított elhelyezése automatikusan fog megtörténni. Ez a művelet csak egyes típusú csempék esetében jelenik meg pl: Kördiagramok, Mérőműszerek, Kártyák.
A "Rendezés az oszlopokban" művelettel ha az elemen belül több diagram is megjelenik, akkor azok egymás mellé kerülnek. Ez a művelet csak egyes típusú csempék esetében jelenik meg pl: Kördiagramok, Mérőműszerek, Kártyák.
A "Rendezés az oszlopokban" művelettel ha az elemen belül több diagram is megjelenik, akkor azok egymás alá kerülnek. Ez a művelet csak egyes típusú csempék esetében jelenik meg pl: Kördiagramok, Mérőműszerek, Kártyák.
A "Darabszám" művelettel megadhatjuk, hogy a csempén belül hány diagram jelenhet meg egy sorban. Ez a művelet csak egyes típusú csempék esetében jelenik meg pl: Kördiagramok, Mérőműszerek, Kártyák.
A "Megnyitás" területen található műveletekkel térkép megnyitással kapcsolatos műveleteket érhetünk el. Ez a művelet csak egyes típusú csempék esetében jelenik meg pl: Geo térkép, Choroplet térkép.
Az "Alapértelmezés megjelenítése" művelet segítségével kiválasztható, hogy a térkép mely kontinenst ábrázolja. Választható értékek: Világ országai / Európa / Ázsia / Észak-Amerika / Dél-Amerika / Amerikai Egyesült Államok / Kanada
A "Navigáció zárolása" művelettel letiltható/engedélyezhető a térkép nagyítása. Ez a művelet csak egyes típusú csempék esetében jelenik meg pl: Geo térkép, Choroplet térkép.
A "Teljes mértékben" művelettel ki/be kapcsolható, hogy a térkép teljes méretben jelenjen-e meg, vagy ne. Ez a művelet csak egyes típusú csempék esetében jelenik meg pl: Geo térkép, Choroplet térkép.
Az "Alakzat címe" művelet segítségével a térképelemekre felhelyezhetjük a felségjelzésüket pl az országok kódjait. Ez a művelet csak egyes típusú csempék esetében jelenik meg pl: Geo térkép, Choroplet térkép.
- Országkódok térképre helyezése -
Lásd: Közös.
Lásd: Közös.
Lásd: Közös.
Lásd: Közös.
Lásd: Közös, Tartalom elrendezése.
Lásd: Közös, Tartalom elrendezése.
A "Stílus" terület műveleteivel befolyásolható a megjelenő mérőórák kinézete. A megjelenő műveletek: Teljes kör / Félkör / Bal-negyed kör / Jobbra negyed kör / Három-negyed kör / Lineáris vízszintes / Lineáris függőleges.
Lásd: Közös, Tartalom elrendezése.
Lásd: Közös.
Lásd: Közös, Megnyitás, Navigáció, Címkék.
Lásd: Közös, Megnyitás, Navigáció, Címkék.
A három fajta Geo térképtől függően további műveletek is megjelenhetnek a toolbar-on.
Példa1 - A vevői számláinkat pénzeszközönként, könyvelési devizában nézve, milyen arányban vették fel a dolgozóink diagram
Tegyünk be egy kör diagramot a felületre a "Kördiagramok" (Beszúrás) művelettel.
Ezzel bekerülnek a felületre a bal oldalra a Rendszerleíró elemek (Értékek, Argumentumok, Sorozat, Méretek, Intézkedések sávokkal) és a jobb oldalra a diagram terület.
A bal oldali Objektum adatforrás-ok közül, húzzuk be az elemezni kívánt értéket az "Érték" rendszerleíró sávra. Például az Összeg (KD). (Frissítés művelettel megjelenik az aktualizált diagram.) Megjelenik egy kördiagram jelképezve az adatforrás Összeg (KD) mezőjének szumma összegét.
A bal oldali Objektum adatforrás-ok közül, húzzuk be az elemezni kívánt értéket az "Argumentum" rendszerleíró sávra. Például Rögzítette.Felhasználónév. (Frissítés művelettel megjelenik az aktualizált diagram.) A fenti diagram cikkekre bomlik aszerint, hogy a mely felhasználó milyen összegben rögzítette a vevői számlákat.
A bal oldali Objektum adatforrás-ok közül, húzzuk be az elemezni kívánt értéket az "Diagram" rendszerleíró sávra. Például Pénzeszköz.Megnevezés. (Frissítés művelettel megjelenik az aktualizált diagram.) Az eddigi 1 db diagram több diagramra oszlik meg aszerint, hogy a vevői számlák mely pénzeszközre lettek rögzítve.
